水泵單端面與雙端面機械密封的區别及結構圖

單端面與雙端面機械密封的區别,單端面機械密封結構圖,雙端面機械密封結構圖

  泵用機械密封按結構分類的基本形式有單端面機械密封、雙端面機械密封和串聯機械密封。由一對密封端面組成的為單端面機械密封；由兩對密封端面組成的為雙端面機械密封；由兩套或兩套以E同向布置單端面機械密封組成的機械密封為串聯機械密封。下面主要分别說明兩種機械密封的結構特點供了解單端面與雙端面機械密封的區别。

1、單端面機械密封

單端面機械密封結構簡單，如圖2l一3單端面機械密封結構圖所示、制造成本低廉，安裝、使用方便，一般用于油、水、有機溶劑及腐蝕性介質。

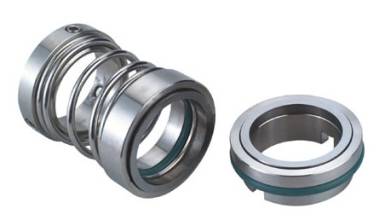

單端面機械密封結構圖如下

 2、雙端面機械密封

  有壓雙重機械密封(雙端面機械密封)多數用于易燃、易爆、有毒、含顆粒及潤滑性差的介質，通常使用時需配備密封輔助系統，即在兩端面間的密封腔中通入隔離流體，從而改善機械密封的潤滑和冷卻條件，如圖雙端面機械密封結構圖21—4所示。

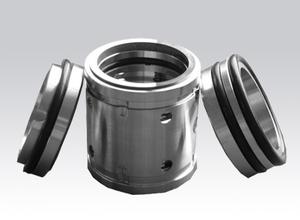

雙端面機械密封結構圖如下

使用雙端面機械密封的泵類産品有：不鏽鋼離心泵

3、單端面與雙端面機械密封零件及相應術語

    密封環：機械密封中其端面垂直于旋轉軸線相互貼合并相對滑動的兩個環形零件稱密封環。

    密封端面：密封環在工作時與另一個密封環相貼合的端面。該端面通常是研磨面。

    旋轉環(動環)：随軸做旋轉運動的密封環。

    靜止環(靜環)：不随軸做旋轉運動的密封環。

    補償環：具有軸向補償能力的密封環。

    非補償環：不具有軸向補償能力的密封環。

    補償環組件：軸向連接并定位彈性元件的零件。

    傳動座：用于與軸或軸套固定并直接帶動旋轉環的零件。

    傳動螺釘：用于傳遞扭矩的螺釘。

    緊定螺釘：用于把彈簧座、傳動座或其他零件固定于軸或軸套上的螺釘。

    卡環：對補償環起軸向限位作用的零件。

    防轉銷：用于防止相鄰兩個零件相對旋轉的銷釘。

    密封腔：指安裝密封部位旋轉軸與靜止殼體之間的環狀空間。

    密封腔體：包容密封腔的靜止殼體；

    彈性元件：彈簧或波紋管之類的具有彈性的零件。

    摩擦副：配對使用的一組密封環。
